Caewyr tampio dirgryniad canolig

Senarios cais

1. Wrth y cysylltiadau rhwng pobl sy’n cysgu ar y rheilffordd a rheiliau, dirgryniadau byffro o weithrediad y trên

2. Mewn llinellau cludo rheilffyrdd trefol, gan leihau sŵn trac a blinder strwythurol

3. Mewn systemau trac elastig o reilffyrdd cyflym, gan wella cysur marchogaeth

4. Yn ystod cynnal a chadw ac amnewid trac, gan sicrhau hydwythedd a sefydlogrwydd caewyr

Disgrifiad o’r Cynnyrch

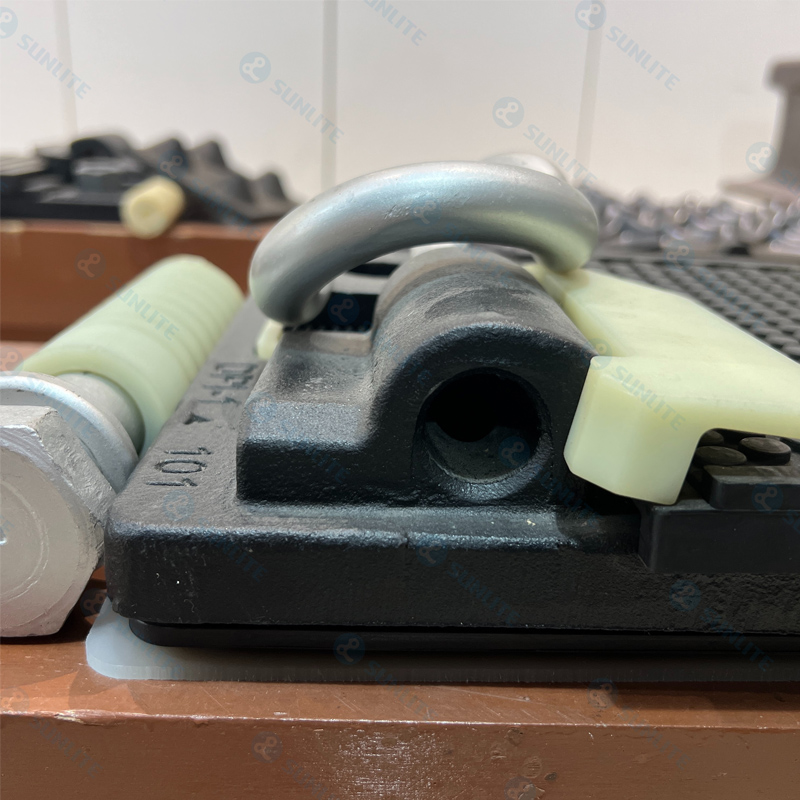

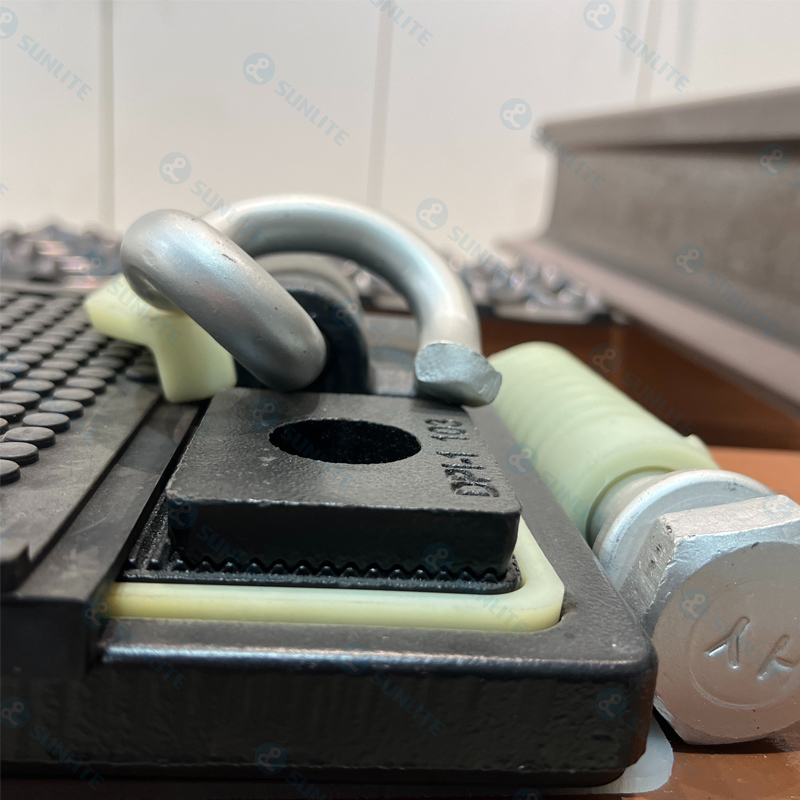

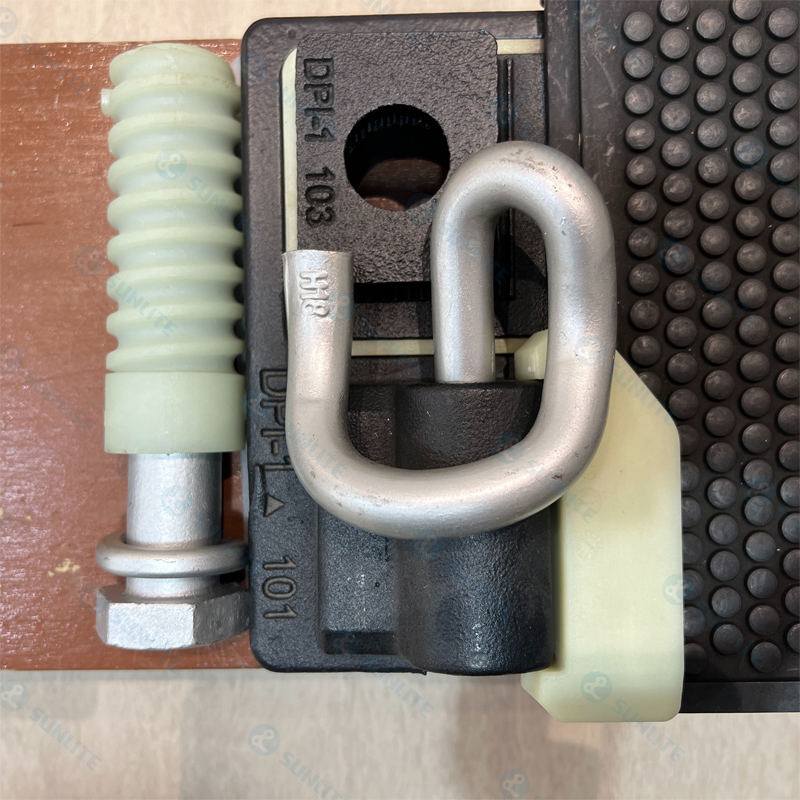

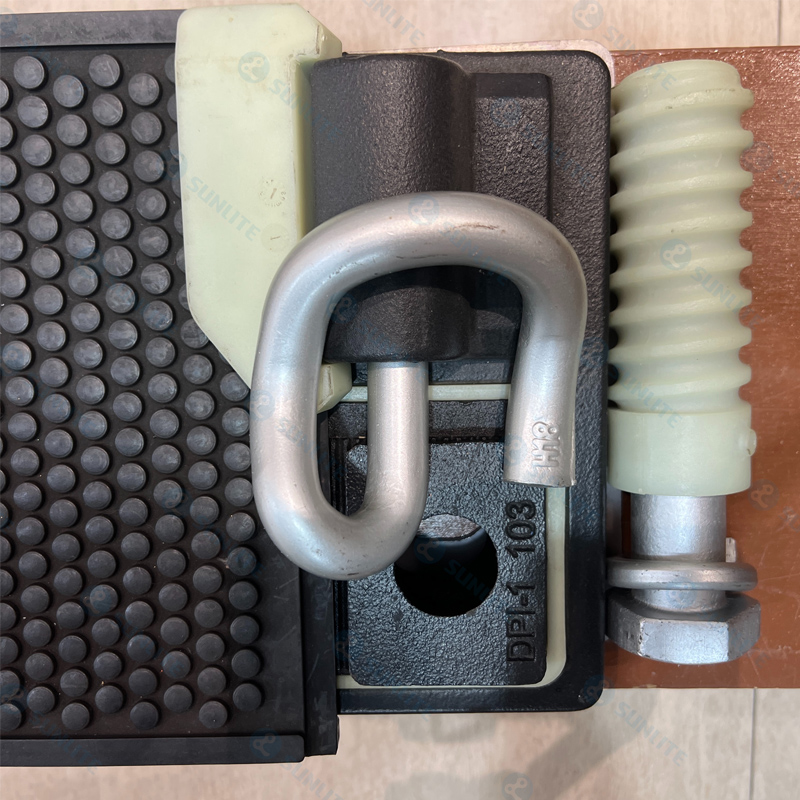

Mae’r clymwr hwn yn mabwysiadu strwythur tampio dirgryniad aflinol sy’n cynnwys plât cefn un haen + padiau rwber haen ddwbl, gan gyflawni effaith tampio dirgryniad cymedrol 6-8dB, wrth gywasgu’r uchder strwythurol cyffredinol i leiafswm o 37mm. Gall ddisodli caewyr cyffredin yn uniongyrchol ar linellau presennol heb addasu sylfaen y trac, gan leihau cost a chyfnod adeiladu uwchraddio trac yn sylweddol.

Swyddogaeth cynnyrch

Atal dirgryniad effeithlon:

Mae haenau rwber aflinol haen ddwbl (rwber thermoplastig + cyfansawdd rwber naturiol) yn cyflawni afradu egni synergaidd, gan leihau trosglwyddiad dirgryniad pobl sy’n cysgu gan 6-8dB.

Addasiad peirianneg ultra-denau:

Gydag uchder strwythurol eithaf o 37mm, mae’n gydnaws â systemau clymwr amrywiol o linellau presennol.

Amnewid ac uwchraddio annistrywiol:

Mae tyllau lleoli bollt yn cyd -fynd yn llawn â’r caewyr presennol, gan alluogi gwelliant tampio dirgryniad gydag addasiad sylfaen sero.

Gwarantau Diogelwch Triphlyg:

Mae technoleg cyn-gywasgu ar gyfer haenau rwber yn sicrhau ymgripiad tymor hir y gellir ei reoli; Mae platiau cefnogi metel yn darparu cefnogaeth anhyblyg; Mae capasiti llwyth gwrth-ganolog yn cael ei gynyddu 30%.

Mynegai Perfformiad

Lefel Tampio Dirgryniad: Dampio Dirgryniad Canolig (Colled Mewnosod 6-8DB)

Uchder Strwythurol: 37mm ~ 42mm (yn gydnaws â lle clymwr confensiynol)

Strwythur Craidd: Cefn plât dur un haen + haen dampio cyfansawdd thermoplastig/rwber naturiol

Bywyd Gwasanaeth: 25 Mlynedd (Amgylchedd Trackside, -40 ℃ ~ 80 ℃ Amodau gwaith)

Nodweddion deinamig: Cymhareb stiffrwydd deinamig-statig ≤1.4, dadffurfiad ＜ 5% ar ôl 3 miliwn o gylchoedd blinder

Ardystiad Amgylcheddol: Cydymffurfio â Safonau Diogelwch Tân EN 14080, Pasio ROHS/Cyrhaeddiad

Ardal ymgeisio

Prosiectau Adnewyddu Metro: Dirgryniad Tampio Uwchraddio Llinellau Twnnel Presennol (disodli clymwyr gwreiddiol yn uniongyrchol)

Systemau Rheilffordd Golau Trefol: Lleihau llwyth a rheoli sŵn ar gyfer pontydd adrannau uchel

Rheilffyrdd Heavy-Haul: Gwasgariad Ynni Dirgryniad Traciau mewn Hybiau Cludo Nwyddau

Ardaloedd Gwddf Gorsaf: Diogelu offer sy’n sensitif i ddirgryniad mewn ardaloedd switsh

Dirgryniad Trac Adrannau Pontio Tampio: Parthau Clustogi yn cysylltu gwelyau balast cyffredin a dirgryniad yn dampio gwelyau balast
